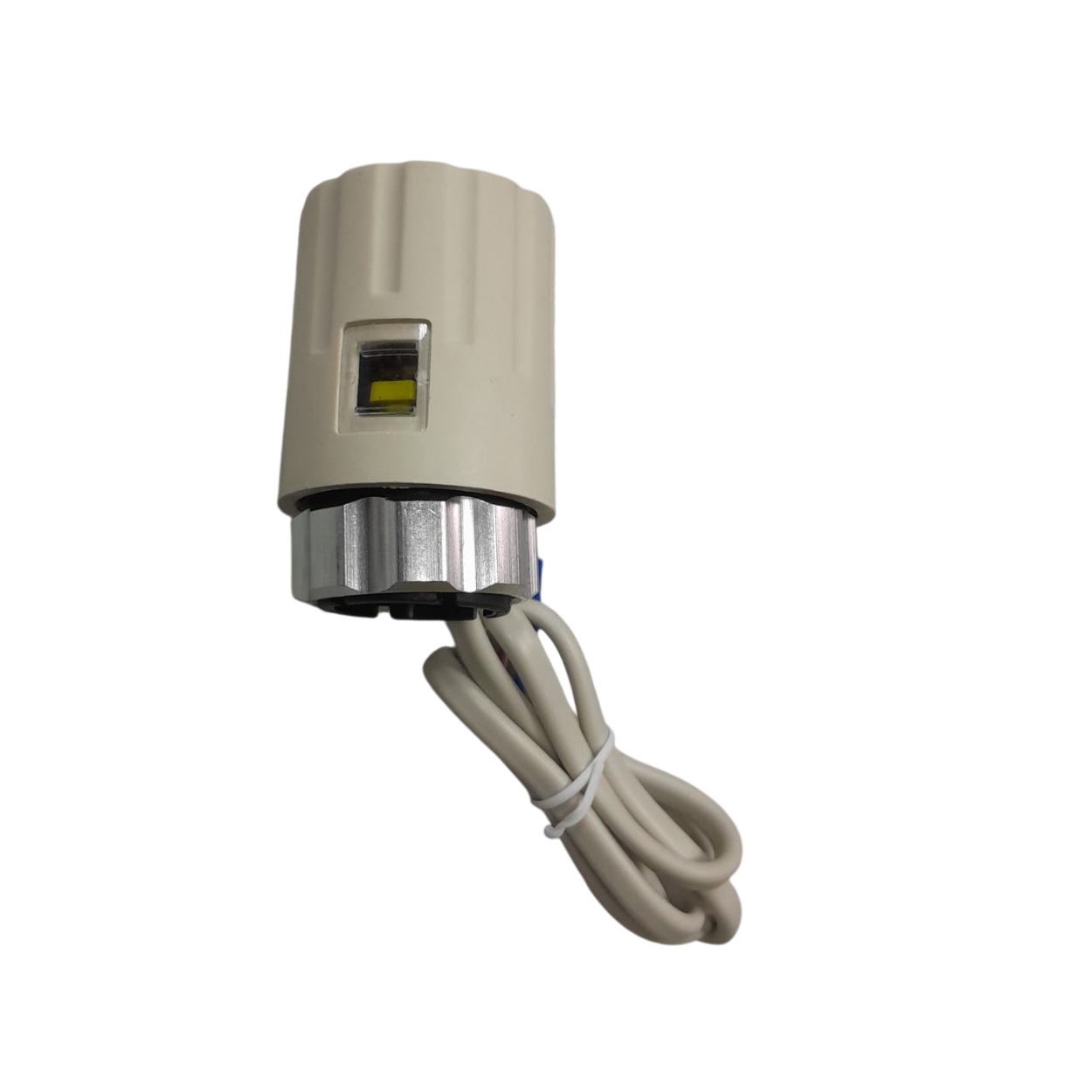

Термоэлектрические приводы используются на запорно-регулировочных клапанах коллекторных групп, термостатических клапанах радиаторов и других совместимых клапанах, осуществляющих регулировку. Приводятся в действие от комнатного термостата или специализированного контроллера. Термоэлектрические приводы предназначены для осуществления двухпозиционного управления различными регулирующими клапанами в системах отопления, вентиляции воздуха. Преимущественно используются для зонального регулирования в системах отопления.
Принцип действия.
При подаче напряжения на сервопривод (по сигналу от комнатного термостата) встроенный нагревательный элемент (PTC) нагревает сильфон, который, расширяясь, воздействует на рабочий шток клапана.
Сервоприводы с 2-жильным проводом имеют вспомогательный выключатель с нормально открытым контактом, который может быть использован для подключения или передачи управляющего сигнала на другие приборы (насос и т. д.). Когда сервопривод открыт, контакт выключателя замыкается. При подключении к приборам с большей потребляемой мощностью, чем у дополнительного контакта сервопривода, используйте дополнительное реле.
По цвету флажкового индикатора в смотровом окошке сервопривода можно определить положение сервопривода (клапана):отопления.
