Смесительный узел TIM JH-1038 (Без насоса)

Tim
Написать отзыв

Смесительные узлы TIM JH-1038 (Без насоса)

12 877.00 Р
120060
1 шт.
+ −
Купить в один клик

Тип: JH 1038
1. НАЗНАЧЕНИЕ
Группа автономной циркуляции служитт для расширения существующей системы отопления с
радиаторами поверхностным отоплением. Она используется для понижения температуры теплоносителя
радиаторного контура непосредственно перед распределительным коллектором до проедварительно заданной
температуры (напр. 40°C).
2. КОМПЛЕКТНОСТЬ

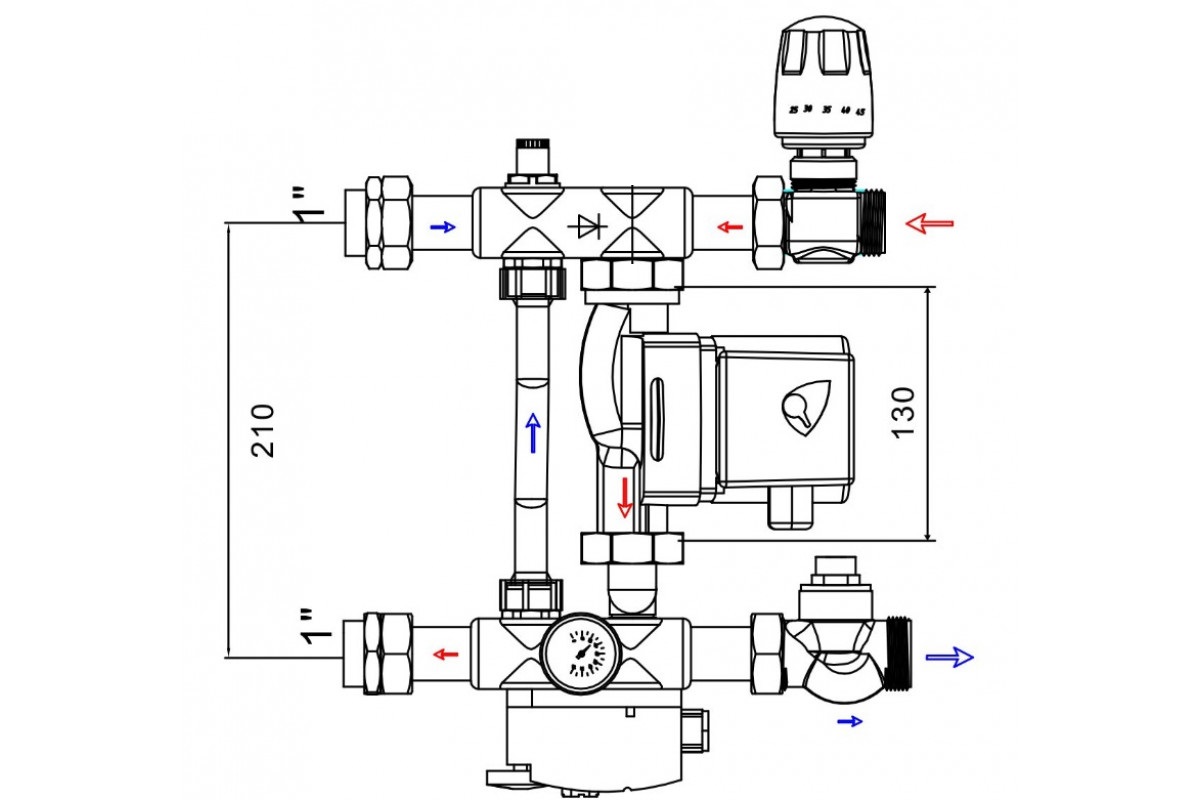

● Подача: Двухходовой регулировочный клапан DN 20, термостатическая головка с накладным датчиком,
диапазон регулировки 20-50°С, обратный клапан и регулировочный вентиь байпаса интегрированные в
балку из нержавеющей стали.
● Термостатическая головка с датчиком температуры (2м), диапазон регулирования 20-50°C;
● Обратка: Балансировочный вентиль DN 20 и термометр с погружной гильзой интегрированный в балку из
нержавеющей стали.
● Термометр и обратный клапан интегрированы в распределительную балку из нержавеющей стали;
● Сторож максимальной температуры (STB)
● Инструкция по монтажу;
● Паспорт на изделие.
3. ФУНКЦИОНАЛЬНОСТЬ
За счёт контролируемого «впрыскивания» котловой воды из контура радиаторного отопления (напр.70°C) и
смешивания её с водой из обратного коллектора тёплых полов, понижается температура подачи до установленной
температуры (напр.40°C). Здесь применяется гидравлическая схема с подмешивающим включением. Требуемая
температура подачи устанавливается термостатической головкой. Температура котловой воды должна на 10-15°C
превышать желаемую температуру подачи тёплого пола. Сторож максимальной температуры отключает
циркуляционный насос при превышении температуры подачи 55°C (например при дефекте головки термостата),
предотвращая возможные повреждения тёплых полов. Температура отключения насоса устанавливается
пользователем перед запуском системы исходя из типа системы отопительной системы.

  • Максимальная to подачи, менее — 90 °C;
  • Макс. рабочее давление — 6 бар;
  • Max. падение давления на входе и выходе прибора в первичном контуре (?P) — 1 бар;
  • Тепловая мощность, макс. — 24 кВт;
  • Пределы настройки ?to — от +20 до +50 °C,
  • маркировка при заводских настройках: 1-7 (1=20°C, 2=25°C, 3=30°C, 4=35°C, 5=40°C, 6=45°C, 7=50°C);
  • Присоединительные размеры к резьбам системы отопления — 1”;
  •
    Длина капиллярной трубки — 2м;
  • Резьба головки термостата — M30x1,5;



    • Бренд:
    Tim
    Тип товара:
    Смесительный узел
    Гарантийный срок:
    12 месяцев

    Для теплых полов

    Внешний байпас:
    Байпас Есть
